產品介紹

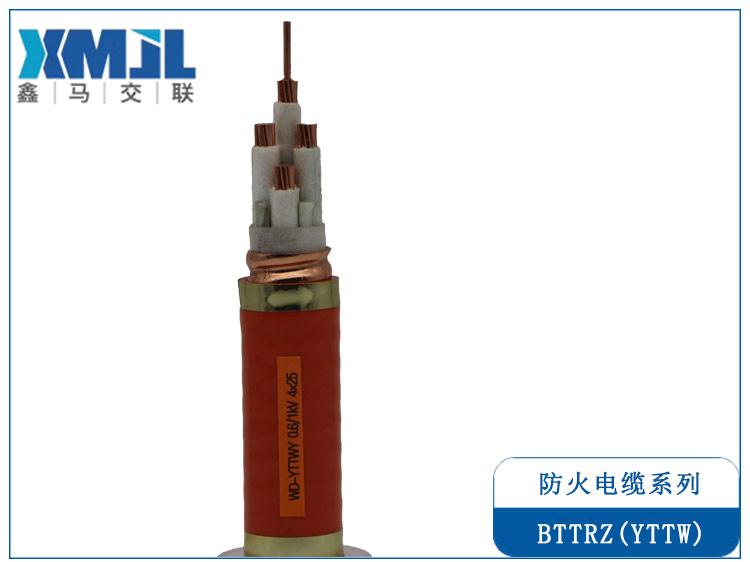

 產品名稱：柔性礦物絕緣防火電纜（BTTW）

 型號規格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）

 1、產品標準：

 柔性礦物絕緣防火電纜按照以下標準制造：

 項目GB/TIECDIN VDEBS

 電纜的絕緣水平和耐壓等級1270660502

 燃燒試驗和機械試驗6027

 火焰蔓延試驗18380 .360332-30472

 煙氣發散試驗17651.261034-20472

 電路完整性試驗12666.66033104726387

 鹵素含量試驗17650.260754-20472

 電器電纜系統的燃燒試驗4102

 2、燃燒試驗的測試標準

 柔性礦物絕緣防火電纜的設計參數，是嚴格遵循英國BS6387標準，以及國際電工委員會IEC標準。這些技術參數，已經分別通過了國家消防總局與國家防火建筑材料質量監督檢驗中心專項檢測。

 由于防火電纜全都是用無機物（金屬銅和氧化鎂粉）組成，它本身不會引起火災，不可能燃燒或助燃，由于銅的熔點是1083℃、氧化鎂的熔點是2800℃，因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電，是一種真正意義上的防火電纜。

 試驗項目BS6387GB/T 12666.6IEC331

 燃燒A級(Level A): 650±40℃、180min

 B級(Level B): 750±40℃、180min

 C級(Level C): 950±40℃、180min

 S級(Level S): 950±40℃、20minA類(Type A):

 950℃~1000℃90min

 B類(Type B):

 750℃~850℃90min750℃、3h

 噴淋W級(Level W): 650±40℃

 先燃燒15min，

 再燃燒和噴淋15min

 burns for 15min, then

 burns again and sprays 15min無No無No

 機械撞擊

 X級(Level X): 650±40℃、15min

 Y級(Level X): 750±40℃、15min

 Z級(Level Z ): 950±40℃、15min/30次30 times within 15min無No無No

 注：柔性礦物絕緣防火電纜已通過國際BS6387標準中最高級別C、W、Z試驗。

 3、用途

 柔性礦物絕緣防火電纜（BTTW）具有保護生命、物資、信息安全的重要作用，應用于主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。

 公共建筑：高層建筑、地下建筑、賓館飯店、醫院、學校、商務中心、 政務中心、百貨商場、大型超市、物流倉庫、銀行證券保險等金融機構、郵電中心、電力控制室、變電房、博物館、紀念館等歷史性建筑。

 基礎設施：機場航站樓、車站、樞紐中心、港口、地鐵系統、橋梁、隧道。

 工業領域：煤炭采掘、煤炭化工、油田開采、石油化工、煉油廠、冶金工業、鋼鐵工業、船舶工業、航空航天、電力工業、醫藥工業、玻璃工業、造紙工業、軍事系統。

 防火、防爆、高溫場所：石油庫及加油站、天然氣輸送及壓縮站、園林景觀、名勝古跡、木結構建筑

 4、使用要求

 支架敷設

 (1)電纜明敷時，應沿全長采用電纜支架、掛鉤或金屬吊繩等支持，最大跨距，應符合下列規定：

 滿足支持件的承載能力和無損電纜的外層及其纜芯。

 使電纜相互間能夠配置整齊。

 適應工作條件下的布置要求。

 直接支持電纜用的普通支架（臂式支架），吊架的允許跨距宜符合下表規定的數值。

 固定電纜用的夾具、扎帶、捆繩或支托件等部件，應具有表面光滑、便于安裝、足夠機械強度和適合使用環境的耐久性。

 普通支架、吊架的允許跨距

 電纜特征

 電纜外徑 敷設方式

 水平垂直

 D≤204001000

 20＜D≤306001200

 30＜D≤508001500

 D＞5010002500

 注：能維持電纜較平直時，該值可增加1倍。

 (2)電纜固定用部件的選擇，應符合下列規定：

 交流單相電力電纜情況外，可采用經防腐處理的扁鋼制夾具或尼龍?jiān)鷰?、鍍塑金屬扎帶。?qiáng)腐蝕環境應采用尼龍?jiān)鷰Щ蝈兯芙饘僭鷰А?/p>

 交流單相電力電纜的剛性固定，宜采用鋁合金等不構成磁性閉合回路的夾具，其他固定方式，可用尼龍?jiān)鷰Щ蚶K索。

 不得用鐵絲直接捆扎電纜。

 位于直流牽引的電氣鐵道附近時，電纜與支撐物之間宜設置絕緣襯墊。

 電纜支架

 （1）支架應符合下列規定：

 表面光滑無毛刺。

 適應使用環境的耐久穩固。

 滿足所需要的承載能力。

 符合工程防火要求。

 （2）支架除支持單項工作電流大于1000A的交流系統電纜情況外，宜用鋼制。在強腐蝕環境，選用其它材料電纜支架，應符合下列規定：

 電纜溝中的普通支架（臂式支架），可選用耐腐蝕的剛性材料制。

 電纜橋架梯架、托盤，可選用滿足工程條件難燃性的玻璃鋼制。

 技術經濟綜合較優時，可用鋁合金制電纜橋架。

 （3）金屬制的電纜支架應有防腐蝕處理，且應符合下列規定：

 大容量發電廠等密集配置場所或重要回路的鋼制電纜橋架，應從一次性防腐處理具有的耐久性，按工程環境和耐久要求，選用適合的防腐處理方式。在強腐蝕環境，宜采用熱鍍鋅等耐久性較高的防腐處理。

 鋼制臂式支架，輕腐蝕環境或非重要性回路的電纜橋架，可用涂漆處理。

 （4）電纜支架的強度，應滿足電纜及其附屬件荷重和安裝維護的受力要求，且應符合下列規定：

 有可能短暫上人時，按900N的附加集中負荷計。

 機械化施工時，計入縱向拉力、橫向推力和滑輪重量等影響。

 在戶外時，計入可能有復冰、雪和大網的附加荷載。

 電纜橋架的組成結構，應滿足強度、剛度及穩定性要求。

 （5）電纜支架種類的選擇，應符合下列規定：

 明敷電纜數量越多，或電纜的跨越距離較大，或電纜需要蛇形安裝時，宜用電纜橋架。

 電纜敷設的彎曲半徑應不小于電纜外徑的15倍。

 穿管要求

 （1）電纜需要穿管敷設時：應按管的內徑大于電纜外徑的1.5倍選管。

 （2）對管材的要求：管處應有防火標志。

 （3）鋼管不能穿單芯電纜（包括分支電纜）。

 （4）塑料管應達到無鹵阻燃等級。

 電纜接頭

 （1）原則上不用或少用接頭，在采購時32向制造廠明確施工長度要求（即交貨長度）。

 （2）若必需接頭，應保證在近1000℃燃燒時，能正常供電3小時。

 （3）接頭時，導體連接處必須達到同等線芯有效截面。

 （4）10mm2及以下的各規格單芯電纜可用帶瓷套的連接器相接。10mm2以上的各規格單芯電纜應用壓接銅鼻做好接頭，并用紫銅螺絲把銅鼻相互連接。

 （5）絕緣使用瓷套管相隔，瓷套管應作固定。

 注：本敷設規程中的電纜特指柔性防火礦物絕緣電纜。

 本規程參照電力電纜工程對電纜的敷設要求編訂。

 5、主要性能

 BTTW柔性礦物絕緣防火電纜與其它普通電纜的主要區別之一就在于生產時利用了大功率電子加速器產生的高能電子束（β射線）對特殊配方的無機化合物進行了 交聯處理，從而使電纜不僅能經受高達125℃的工作溫度，而且在保持柔軟性能的同時又大大提高了防火性能?？稍谪?fù)載1000V工作條件下承受950℃、3 小時的燃燒，同時具有抗噴淋、抗機械撞擊的功能。

 BTTW柔性防火電纜特性介紹：

 ①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋（直接浸水亦可），950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。

 ②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯, 長度可根據用戶需要，整根無接頭整盤交貨。

 ③敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。

 ④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

 ⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。

 ⑥防爆：電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。

 ⑦耐腐蝕（BTTW）系列礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|最外層有塑料外護套的保護，它仍然安全。

 ⑧機械性強度高（BTTW）系列礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能。）

 （1）與阻燃耐火及無鹵低煙耐火電纜的比較：

 技術性能比較：

 核心優勢：不怕火燃燒、不成為火源、不傳播火情 —— 真正的【燃燒不短路、短路不燃燒】

 防火特性：BTTW 電纜嚴格遵循英國BS6387標準，發生火災時能保證至少3個小時必要人員與財產搶救的寶貴時間。

 非災源性：BTTW 電纜過載保護能力強，對大電流的沖擊具有良好的耐受能力，即使在負載發生變化或線路發生短路時，也不會像普通電纜一樣引起電纜著火，不會產生燃燒與延伸災害。

 阻燃特性：BTTW 電纜的主要材料（無機物或無機化合物），決定了電纜本體的非燃性，因此不蔓延火災、不傳播火情。

 載流值大：傳輸相同的電流量，BTTW 電纜可比普通、阻燃耐火電纜減小1-2個截面等級。

 耐壓等級高：BTTW重型電纜耐壓等級1000伏，高于剛性礦物絕緣電纜。

 防爆特性：BTTW 電纜可定長生產，無中間接頭，可阻止可燃性油蒸汽、可燃性氣體和火焰通過電纜進入與電纜連接的電器設備而起防爆作用。

 絕緣性：BTTW 電纜具有在短路溫度以上不變型、高耐火、火中三小時電路不間斷、增強機械特性、增強耐化學性等特點，因此絕緣性能更高。

 高溫適應性：普通電纜的工作溫度一般為70-90℃，而B(niǎo)TTZ 電纜可在環境溫度125℃的條件下長期工作，因此可以適應在一些具有特定要求的環境內正常工作。

 防水特性：BTTW 電纜在火災條件下仍具有良好的抗水噴淋能力。

 機械強度高：BTTW電纜通過高能β電子射線，產品具有良好的抗機械撞擊能力。

 環保特性：BTTW 電纜在火災條件下，雖可能產生少量類似煙氣的水汽，但無害于環境，完全克服了普通塑料電纜在火焰燃燒中所產生的煙霧和毒性對人員造成的“災難”和“二次災害”。

 節能特性：相同的截面積，電纜的無功損耗會大大減少，長期使用會減少大量能源浪費。

 易安裝性：BTTW 電纜適用各種敷設方式，而且結構柔性，便于彎曲，中間無接頭，無需專用終端，因此無附件之憂，一般電氣人員均可按常規電纜的敷設方法進行。

 （2）與剛性（硬質）礦物絕緣防火電纜比

 BTTW 除具有硬質電纜的防火、防爆、耐溫、載流量大等優點之外還克服了剛性礦物絕緣防火電纜的諸多不足之處，性能得到很大的提升。

 提高了絕緣的穩定性：BTTW電纜不僅保留了剛性礦物絕緣電纜的耐火特性，而且還具有不宜吸潮等特點，因此絕緣性能更穩定。

 提高了耐電壓等級：BTTW電纜的耐壓水平可達到1000V，從而減少了很多因電感、變頻電器的頻繁啟動而造成的沖擊電壓，相應地使得線路系統使用壽命大大提高。

 全系列性：BTTW電纜可以根據用戶實際需求，加工成單芯或多芯結構，最多可做到96芯，幾乎可以覆蓋電力電纜、控制電纜等各種規格的建筑電線電纜需求。

 無中間接頭：BTTW 電纜采用了成熟的絞線和成纜技術，可以根據用戶要求定長生產，不僅減少了接頭成本，更可以提高并實現線路的整根一致性。

 柔性易安裝：BTTW 電纜因?yàn)椴捎昧私g線、成纜等傳統電纜結構，使得電纜更柔軟，同時由于不需要專用終端接頭，更方便了安裝和敷設。

 節省空間：BTTW電纜由于可提供大截面、大長度的多芯電纜，從而避免了因多根排列以及中間接頭而造成的不必要的敷設空間。

 公益性：BTTW電纜由于結構的改進，大量使用了礦物或礦物化合物，不僅節約了銅資源，還相應地節約了大量的能源消耗，公益價值同樣十分顯著。
